  充电器通常指的是一种将交流电转换为低压直流电的设备,它内部包括了限流,限压等满足充电特性的控制电路,电源适配器是经过变压,整流和稳压的电源变换器,输出的是直流,在满足功率的情况下可以理解为低压稳压电源。下面我们来谈论下电源适配器是什么?充电器是什么?两者有什么关系和相互的区别。

  充电器:英文名称Charger,通常指的是一种将交流电转换为低压直流电的设备,充电器是给可充电电池用的专用直流电源,它内部包括了限流,限压等满足充电特性的控制电路。

  充电器在各个领域用途广泛,特别是在生活领域被广泛用于电动车,手电筒等常见电器。它一般是给电池直接充电,不通过任何中介设备和装置.

  充电器的流程是:恒流-恒压-涓流,三阶式智能充电。充电过程中的三段式充电理论则可以大大提高电池的充电效率,缩短充电时间,并能有效延长电池寿命。三段式充电采用先恒流充电,再恒压充电,最后采用浮充进行维护充电。

  一般分为快速充电、补足充电、涓流充电三个阶段:

  快速充电阶段:用大电流对电池进行充电以迅速恢复电池电能,充电速率可以达1C以上,此时充电电压较低,但会限制充电电流在一定数值范围之内。

  补足充电阶段:相对于快速充电阶段,补足充电阶段又可以称为慢速充电阶段。当快速充电阶段终止时,电池并未完全充足,还需加入补足充电过程,补足充电速率一般不超过0.3C,因为电池电压经过快速充电阶段后有所升高,所以补足充电阶段的充电电压也应该有所提升,并且恒定在一定范围之内。

  涓流充电阶段:在补足充电阶段后期,当检测到温度上升超过极限值或充电电流减小到一定值之后,开始用更小的电流进行充电直至满足一定的条件后结束充电。

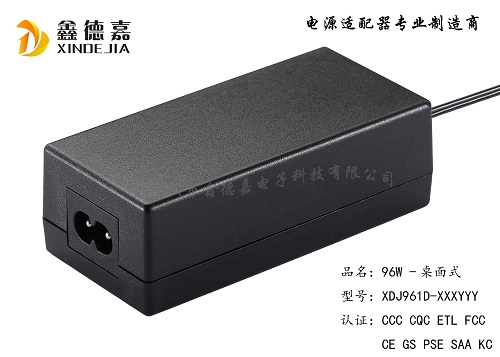

  电源适配器:英文名称Adapter,市场上常见的电源适配器是经过变压,整流和稳压的电源变换器,输出的是直流,在满足功率的情况下可以理解为低压稳压电源。

  电源适配器广泛配套于路由器、电话子母机、游戏机、语言复读机、随身听、笔记本、手机等设备中。大部分电源适配器可以自动检测100~240V交流电(50/60Hz)。

  电源适配器是小型便携式电子设备及电子电器的供电电源变换设备,它把电源外置,用一条线和主机连接,这样可以缩小主机的体积和重量,只有极少数的设备和电器把电源内置在主机内。

  它内部由电源变压器和整流电路组成,按其输出类型可分为交流输出型和直流输出型;按连接方式可分为插墙式和桌面式。在电源适配器上都有一个铭牌,上面标示着功率,输入输出电压和电流量等指标,特别要注意输入电压的范围。
