你知道什么是电源适配器吗

发布时间:2022-01-13 10:47:21 作者:管理员 点击:8177 分类:公司新闻
  电源适配器或许每个家庭中都有使用,可是你也许会没想到它在你身边的几乎你已经遗忘的角落里,那么你知道什么是电源适配器吗?下面就跟随小编一起来了解下吧!

  通常的电源适配器都是由外壳、高频变压器、线材、PCB电路板、五金件、电感、电容、控制IC等零部件组成的,具体如下:

  1、压敏电阻,其作用为当外部电流电压过高时,压敏电阻阻值快速变得很小,与压敏电阻串连的保险丝被熔断,因此保护其它电源电路不被烧毁。

  2、保险丝,规格为2.5a/250v,当电源电路中的电流过大时,保险丝会熔断以保护其它元器件。

  3、电感线圈(又称扼流圈),主要作用为降低电磁干扰。

  4、整流桥,规格为d3sb,作用是把220v交流电变成直流电。

  5、滤波电容,规格为180uf/400v,滤除直流电中的交流纹波,使电源电路运行更可靠。

  6、运放ic(集成电路),保护电源电路、电流电压调节的重要组成部分。

  7、温度探头,用于探测电源适配器的内部温度,当温度高于某一设定值时(不同品牌的电源适配器,其设定的温度阀值略有不同),保护电源电路会切断适配器的电流电压输出,因此保护适配器不受损坏。

  8、功率大的开关管,电源适配器中的关键元器件之一,电源适配器能“一开一关”地运行,开关管功不可没。

  9、开关变压器,电源适配器中的关键元器件之一。

  10、次级整流管,把低压交流电变成低压直流电。在ibm的电源适配器中,整流管通常由2个功率大的并联运行的,以得到比较大的电流输出。

  11、次级滤波电容,规格为820uf/25v,共有2个,起滤除低压直流电中的纹波的作用。除上述元器件外,电路板上还有可调电位器及其它阻容元器件。

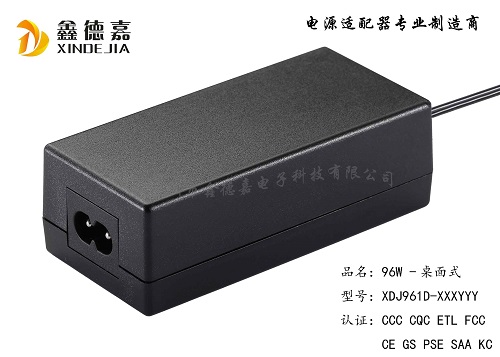

电源适配器
